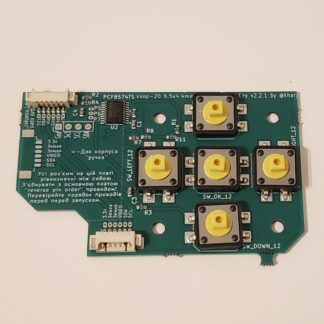

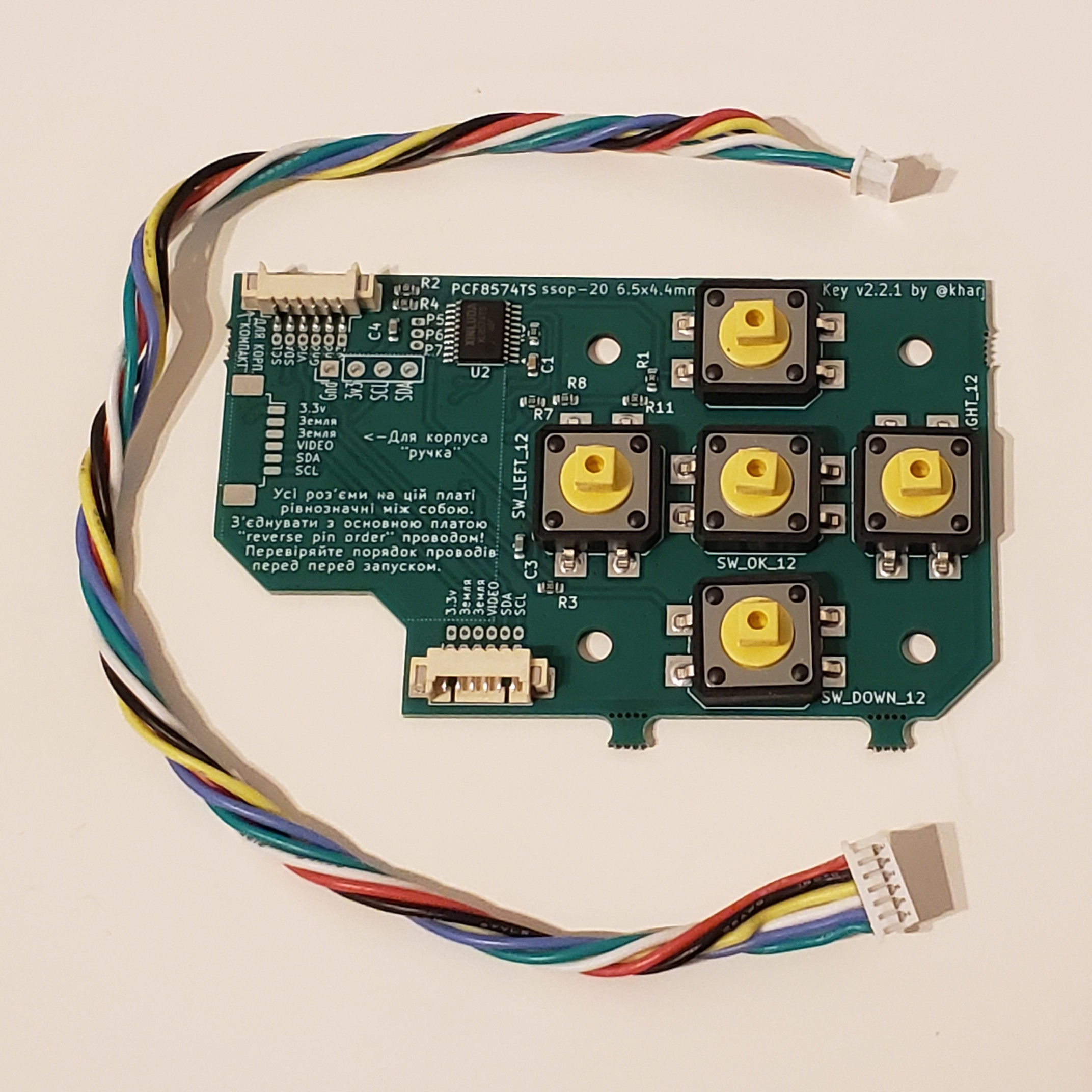

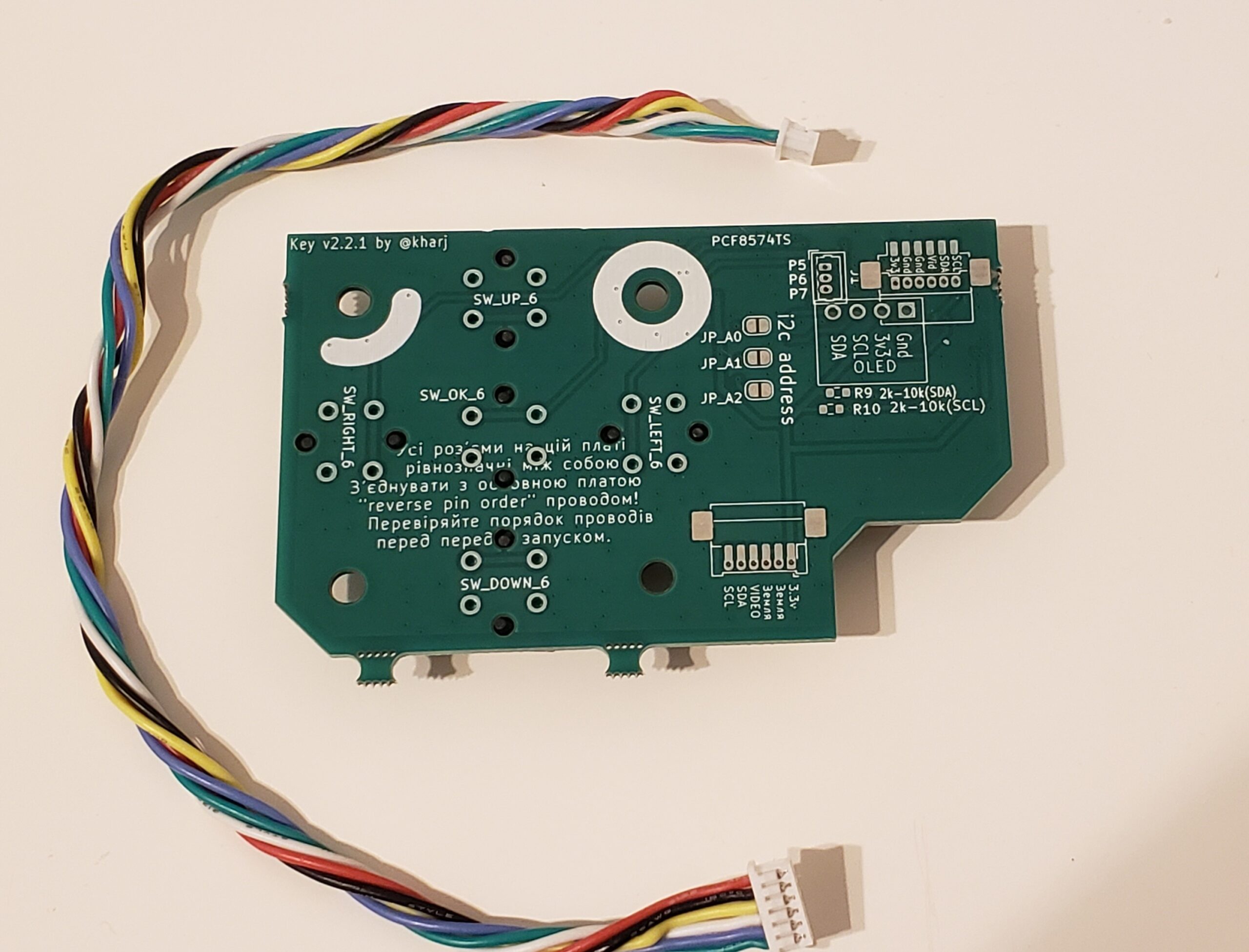

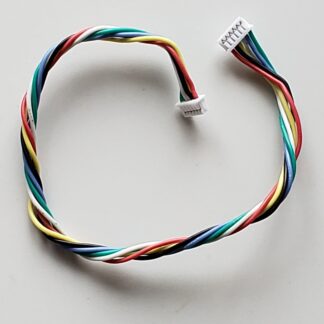

Клавіатура спаяна цифрова під корпус Компакт (в комплекті провід 6пін-20см-2сторонній)

Опис

(версії 2.2 або 2.2.1)

#Довідник_версій_плат #Key_v2_2

Зміни відносно #Key_v2_1 :

+Порядок контактів на усіх 6-пінових роз’ємах клавіатури тепер однаковий. Будь-який може бути входом(к основній платі) або виходом(к монітору).

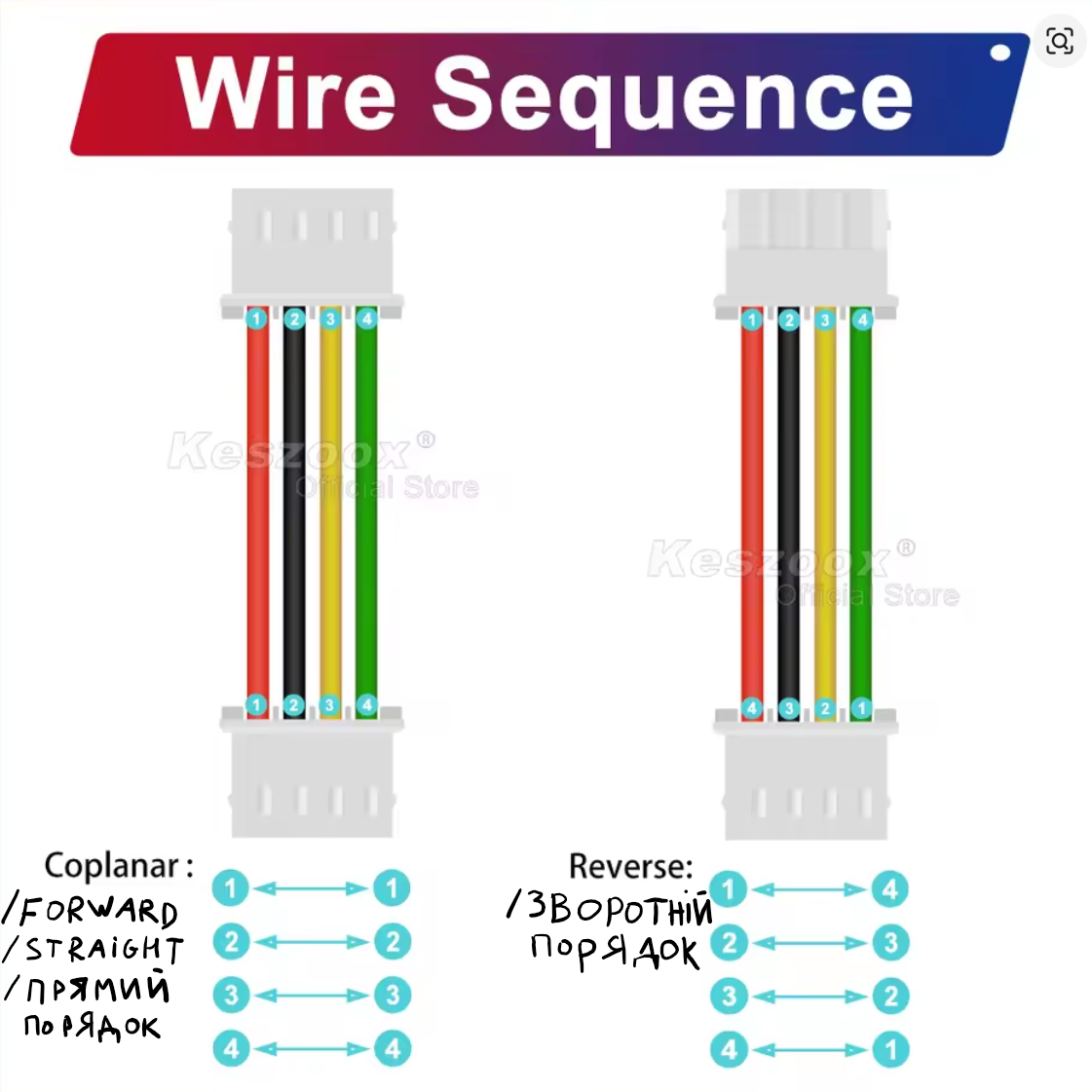

!Потрібно використовувати провода з “reverse” порядком пінів. Такі само як для клавіатур v3 від Sh.
+Мікросхема передвинута нижче, щоб не впиратись в екранну рамку “корпуса-ручки”.

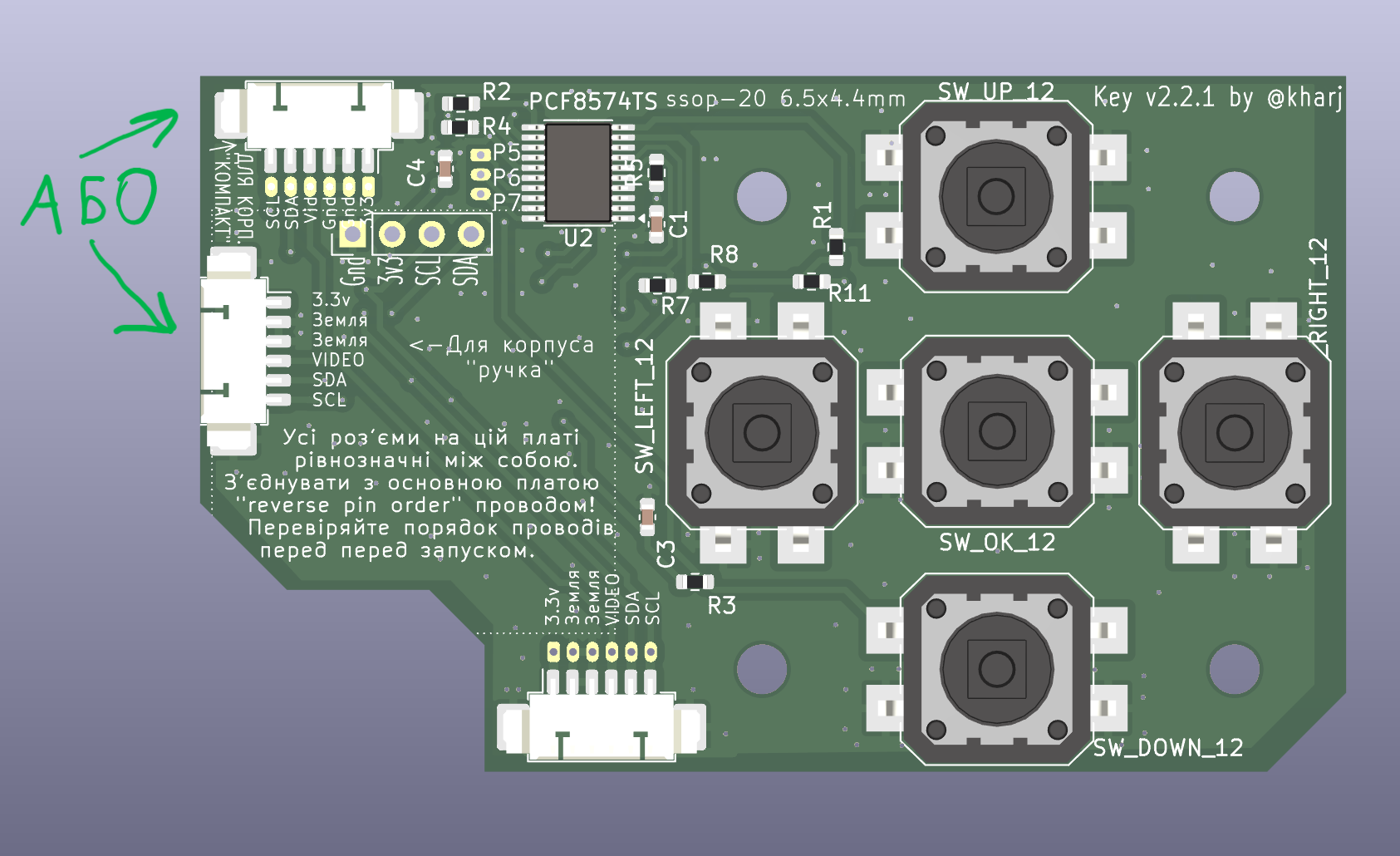

+Тепер є 2 місця для пайки роз’єма “к монітору”:
Збоку плати для “корпуса-ручки”, він не заважає гвинту екранної рамки.
Зверху плати для “корпуса-компакт”, де він не буде заважати-екрані.
!При виробноцтві ставте загалом 2 роз’єми а не 3, один внизу, один на вибір зверху або збоку.

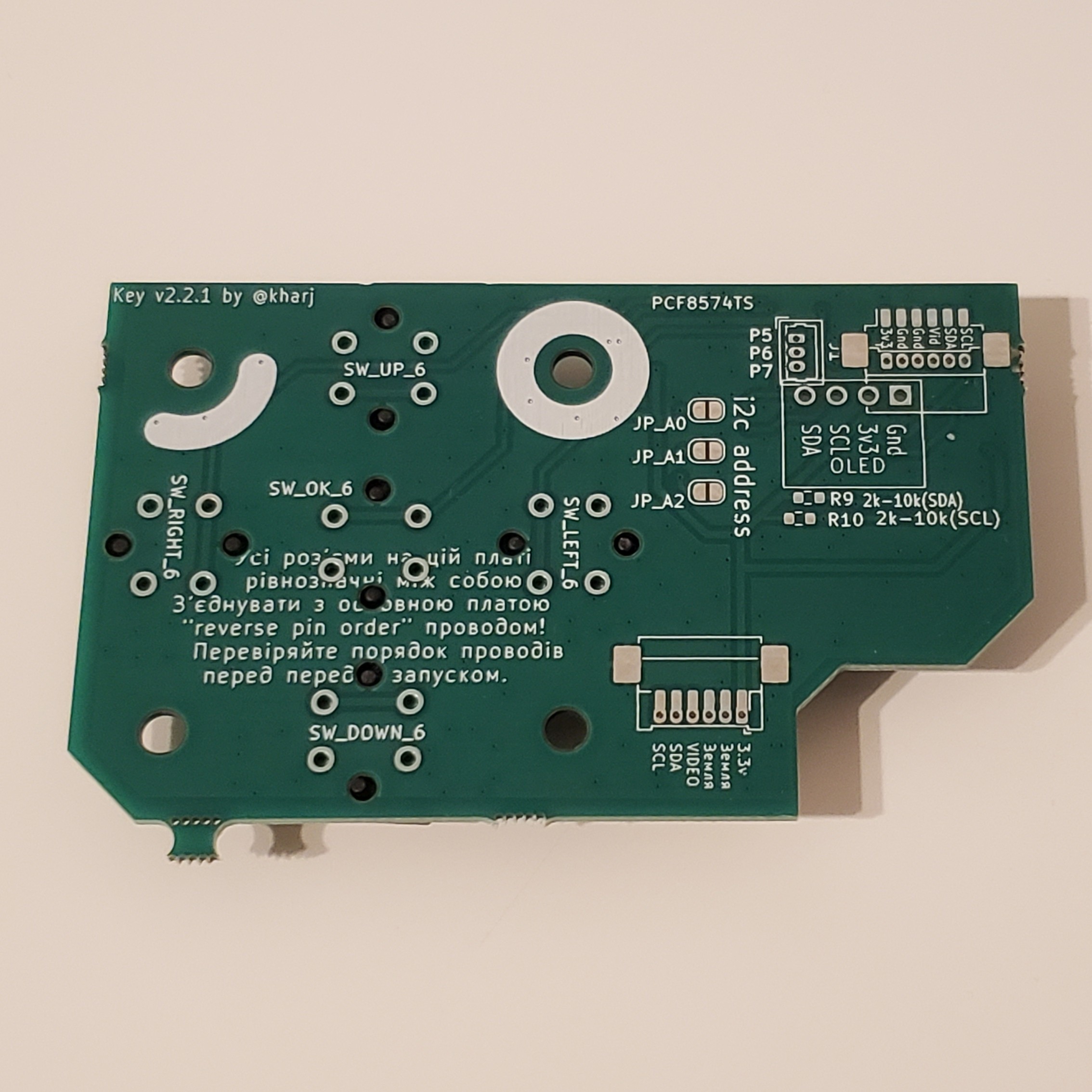

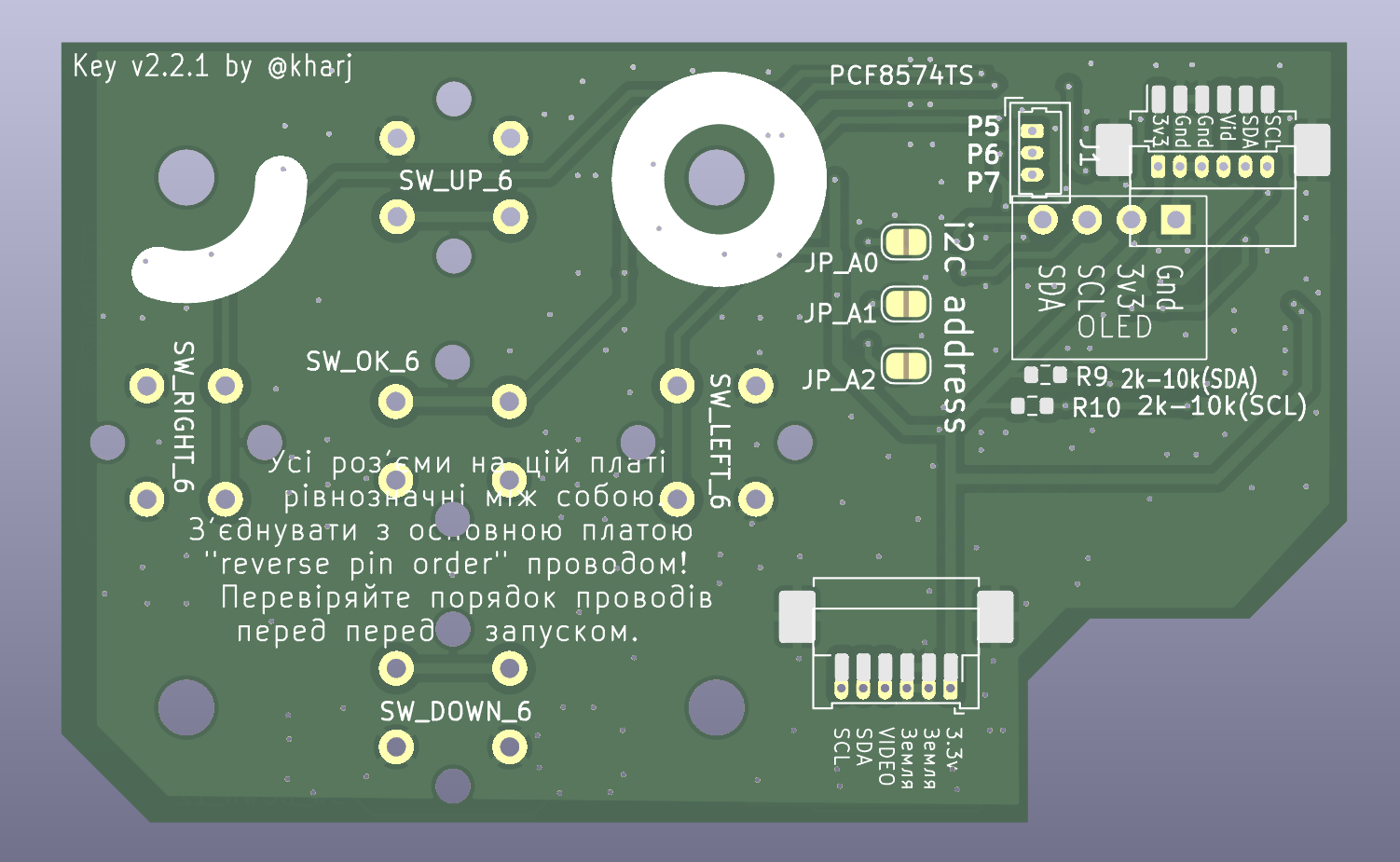

+Додані місця під SMD-роз’єми на зворотній стороні плати.

#Довідник_версій_плат #Key_v2_2_1

Зміни відносно #Key_v2_2 :

+Написи на платі оновлені. Прибрані зайві.
-Передвинути місця під опцональні резистори sda-scl на задній стороні.
+Об’єднані в панель з 8 клавіатур, для більш дешевого виробництва з “Economy PCBA”.
